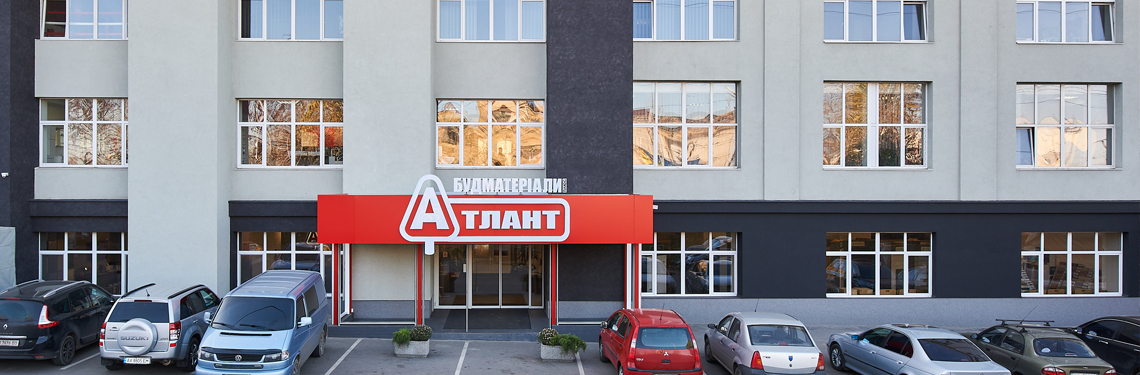

Офіс інтернет-магазину "Атлант"

«Атлант» — це українська компанія, яка понад 20 років працює на ринку будівельних матеріалів і товарів для ремонту. Завдяки власному інтернет-магазину вона здійснює продаж будівельних матеріалів по всій території України, а також має мережу складів і центрів комплектації в Києві, Дніпрі та Харкові. Асортимент охоплює понад 20 000 найменувань товарів провідних світових та українських брендів. «Атлант» співпрацює як із роздрібними покупцями, так і з будівельними організаціями, забудовниками та гуртовими клієнтами, а також забезпечує професійний підбір матеріалів, консультаційний супровід, логістику та доставку продукції.

Етапи реалізації проєкту VRF-системи BlauCool

Для створення комфортного мікроклімату в офісних приміщеннях компанії «Атлант» було обрано сучасну VRF-систему Blauberg BlauCool. Особливістю проєкту стало те, що монтаж системи виконувався вже після завершення ремонту, тому під час розробки технічних рішень необхідно було враховувати як вимоги до ефективного кондиціонування, так і особливості інтер’єру.

У реалізації проєкту брали участь замовник, дизайнер, представники монтажної організації та технічні спеціалісти компанії Blauberg. Спільна робота всіх учасників дала змогу знайти оптимальні рішення щодо розміщення обладнання та прокладання комунікацій без порушення інтерʼєрної концепції офісу.

Етап 1. Визначення розташування внутрішніх блоків

Оскільки в офісі вже було зроблено ремонт, для проєкту обрали настінні внутрішні блоки серії Blauberg BlauCool BLHV-I-Wall. Одночасно було погоджено маршрути прокладання фреонових трас до кожної одиниці обладнання.

Під час аналізу планування приміщень і розподілу повітряних потоків фахівці дійшли висновку, що використання кількох блоків меншої потужності буде ефективнішим за встановлення одного великого. Таке рішення забезпечило рівномірний розподіл охолодженого повітря та комфортні умови для працівників. Обладнання розташували у верхній частині стін між вікнами.

Фреонові траси проклали під стелею з урахуванням розташування балок перекриття. Водночас від використання декоративних коробів відмовилися, що дало змогу органічно інтегрувати інженерні комунікації в концепцію інтер’єру офісу.

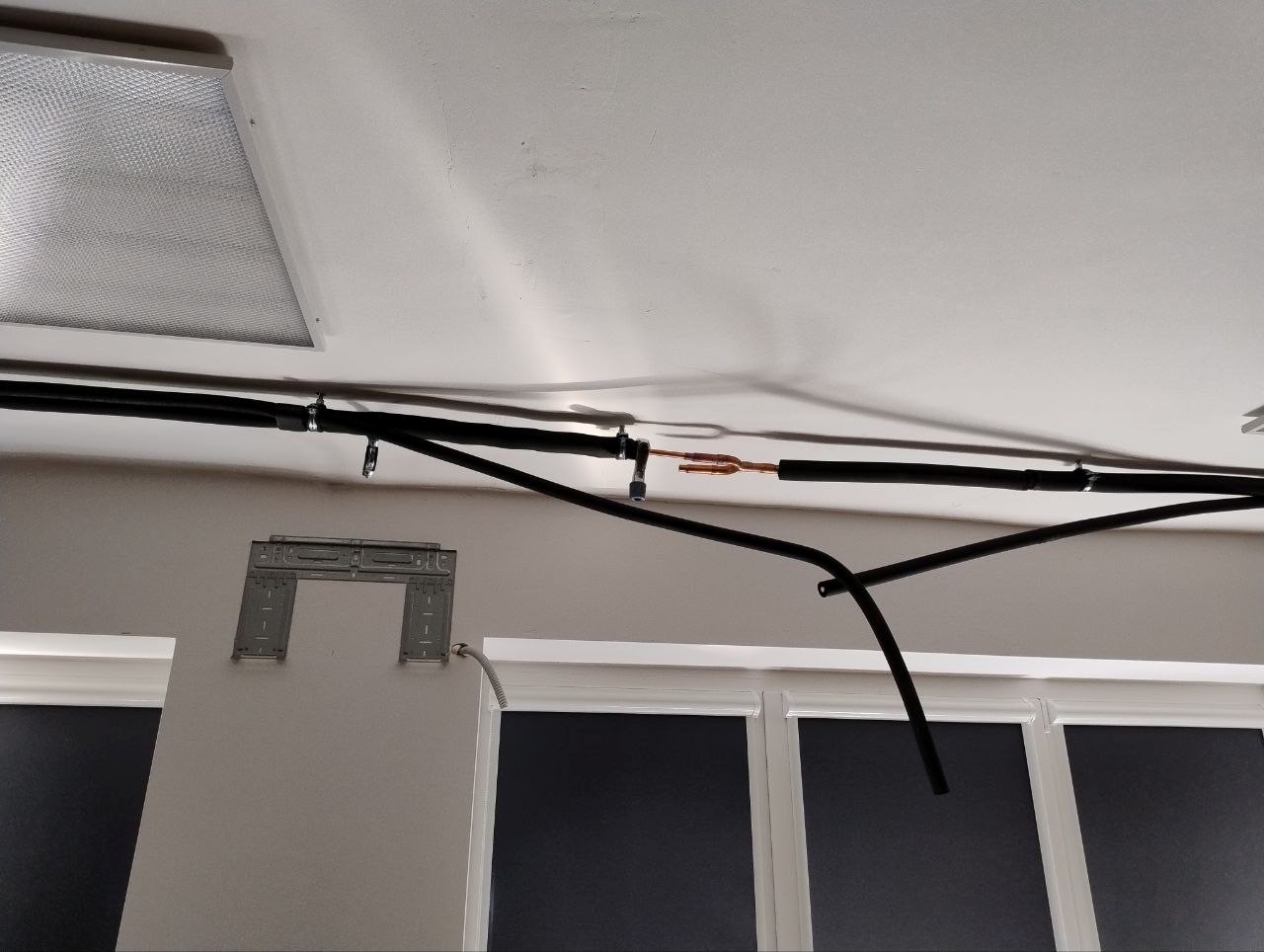

Підготовка місця для монтажу настінного внутрішнього блока Blauberg BLHV-I-Wall

У проєкті використано 14 настінних внутрішніх блоків серії Blauberg BlauCool BLHV-I-Wall: 2 блоки BLHV-22-I-W-DC/1R1A, 8 блоків BLHV-28-I-W-DC/1R1A та 4 блоки BLHV-36-I-W-DC/1R1A.

Низький рівень шуму від роботи внутрішнього блока забезпечується завдяки оснащенню блоків перехреснопотоковим вентилятором. Повітря в режимі охолодження подається горизонтально, що зменшує пряме обдування працівників і підвищує комфорт у робочій зоні. У режимі обігрівання потік спрямовується вертикально вниз уздовж стіни, що сприяє рівномірному розподілу температури по приміщенню.
Гнучкий монтаж. Підʼєднання трубопроводу холодоагенту до внутрішнього блока можливе з двох боків, що дало змогу уникнути складнощів під час монтажу та значно спростило планування трасування.
Мінімалістичний дизайн органічно поєднує блоки з інтер’єром приміщення.

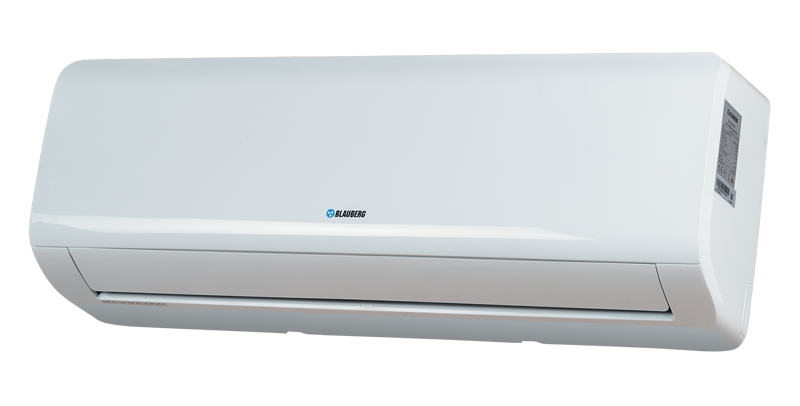

Обрані внутрішні блоки: серія Blauberg BlauCool BLHV-I-Wall

Настінний блок			BLHV-22-I-WDC/1R1A	BLHV-28-I-WDC/1R1A	BLHV-36-I-WDC/1R1A
Електроживлення			220-240V/1N/50-60 Hz	220-240V/1N/50-60 Hz	220-240V/1N/50-60 Hz
Продуктивність	Охолодження	кВт	2,2	2,8	3,6
	Нагрівання	кВт	2,5	3,2	4,0
Вхідна потужність		Вт	15	15	18
Рівень шуму		дБА	24~33	24~33	27~36

Етап 2. Вибір та розміщення зовнішнього блока

Спочатку розглядали варіант розміщення зовнішнього блока з правого боку будівлі. У такому разі фреономагістраль мала проходити центральним коридором з розгалуженням на північні та південні кабінети.

Однак VRF-системи мають обмеження щодо відстані від першого розгалужувача (рефнета) до найвіддаленішого внутрішнього блока (для PRO версій — 40 м, для серій MINI — 20 м). Оскільки довжина офісу становить 70 м, розташувати зовнішній блок збоку будівлі виявилося неможливо. Щоб уникнути перевищення максимально допустимої довжини фреонопроводів, було вирішено встановити зовнішній блок Blauberg BlauCool BLHVE-S400-O/3R1A на даху в центральній частині будівлі. Це дозволило прокласти магістраль в обидва боки по 40 м, чого цілком достатньо для цього офісного приміщення. Замовник вирішив залишити північну частину офісу без кондиціонування, але з можливістю розширення системи в майбутньому, тому в проєкті закладено резерв потужності зовнішнього блока. У місцях потенційного підʼєднання нових внутрішніх блоків заздалегідь змонтовано запірні крани, завдяки чому можна буде швидко доукомплектувати систему. Сумарна потужність змонтованих внутрішніх блоків становить 35 кВт (мінімальна можлива завантаженість для роботи VRF-системи — 70 % від потужності зовнішнього блока).

Потужність зовнішнього блока — 40 кВт (запас потужності при завантаженості 130 % — 17 кВт).

Оскільки блок встановили на даху по центру будівлі, важливо було забезпечити його надійну роботу за будь-яких погодних умов. Завдяки широкому робочому діапазону обладнання стабільно працює при зовнішній температурі від -30 °C в режимі обігрівання та до +55 °C — в режимі охолодження. Завдяки технології EVI система зберігає до 85 % номінальної потужності при –15 °C та демонструє підвищену продуктивність порівняно зі стандартними VRF-рішеннями. Сервісне вікно на передній панелі забезпечує швидкий доступ для перевірки стану блока без зняття кришки, спрощуючи технічне обслуговування та підвищуючи надійність експлуатації, особливо при монтажі обладнання на даху.

Важливим фактором стала модульність системи: до одного зовнішнього блока можна підʼєднати до 64 внутрішніх блоків. Наразі змонтовано 14 блоків, тому система має значний потенціал для масштабування в майбутньому.

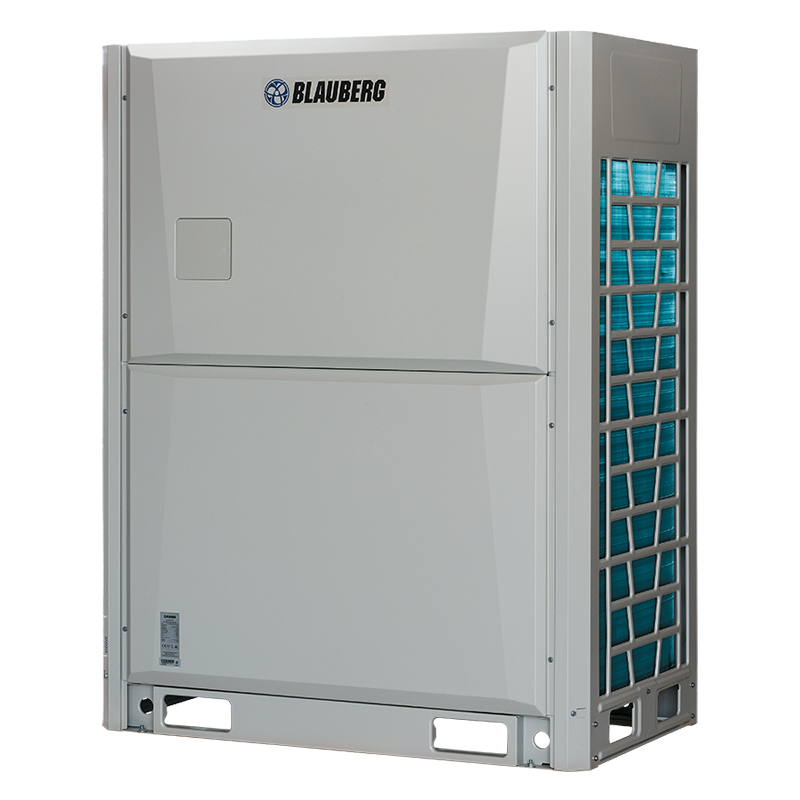

Обраний зовнішній блок:
Blauberg BlauCool BLHVE-S400-O/3R1A

Етап 3. Монтаж трас, внутрішніх та зовнішнього блоків. Перевірка системи

На третьому етапі було виконано безпосередній монтаж фреонових трас, встановлення всіх внутрішніх блоків та зовнішнього блока, а також проведено комплексну перевірку системи трубопроводів.

Перевірка системи проходила в три етапи:

Випробування на герметичність. Після монтажу трубопроводів систему заповнили азотом під тиском 40 кгс/см² (4,0 МПа) одночасно з газової та рідинної сторін. Випробування тривало 24 години.
Вакуумування. Після підтвердження герметичності виконали вакуумування системи до рівня -0,1 МПа одночасно з обох сторін (газової та рідинної).
Заправлення холодоагенту. Кількість холодоагенту для дозаправлення розрахували індивідуально з урахуванням фактичної довжини труб, їхнього діаметра та різниці висот між зовнішнім і внутрішніми блоками. Усі параметри (об’єм холодоагенту, діаметри труб, довжина трас та перепад висот) було внесено в підтверджувальну таблицю на кришці електричної коробки зовнішнього блока для подальшого обслуговування.

Результат проєкту

Проєкт VRF-системи Blauberg BlauCool для офісу компанії «Атлант» було успішно завершено з урахуванням усіх ключових вимог. Монтаж системи після завершення ремонту підтвердив, що навіть за таких умов можливо реалізувати ефективне та естетичне рішення. Завдяки грамотному розміщенню обладнання (внутрішні блоки між вікнами та зовнішній блок по центру даху) вдалося дотриматись обмежень по довжині трас, зберегти інтер’єр без декоративних коробів і забезпечити рівномірний розподіл кондиціонованого повітря. У результаті в офісі створено комфортний мікроклімат для працівників. Система працює стабільно як у режимі охолодження, так і обігрівання, має суттєвий запас потужності (40 кВт при поточному навантаженні 35 кВт) і готова до масштабування — у майбутньому північна частина офісу може бути легко підʼєднана без заміни зовнішнього блока. Використання сучасних технологій Blauberg (EVI, інтелектуальний моніторинг, сервісні функції) забезпечило високу енергоефективність, надійність і зручність обслуговування.

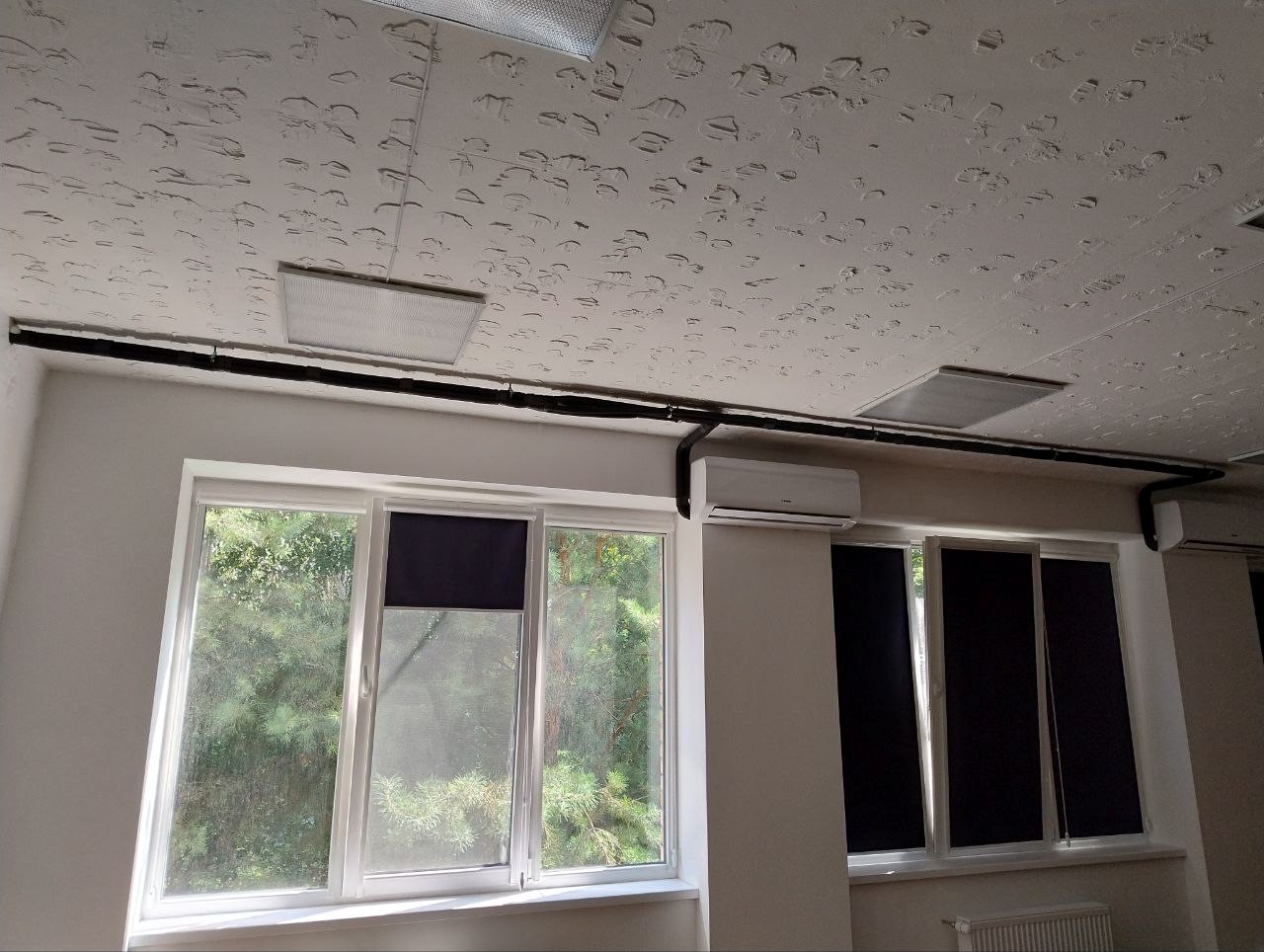

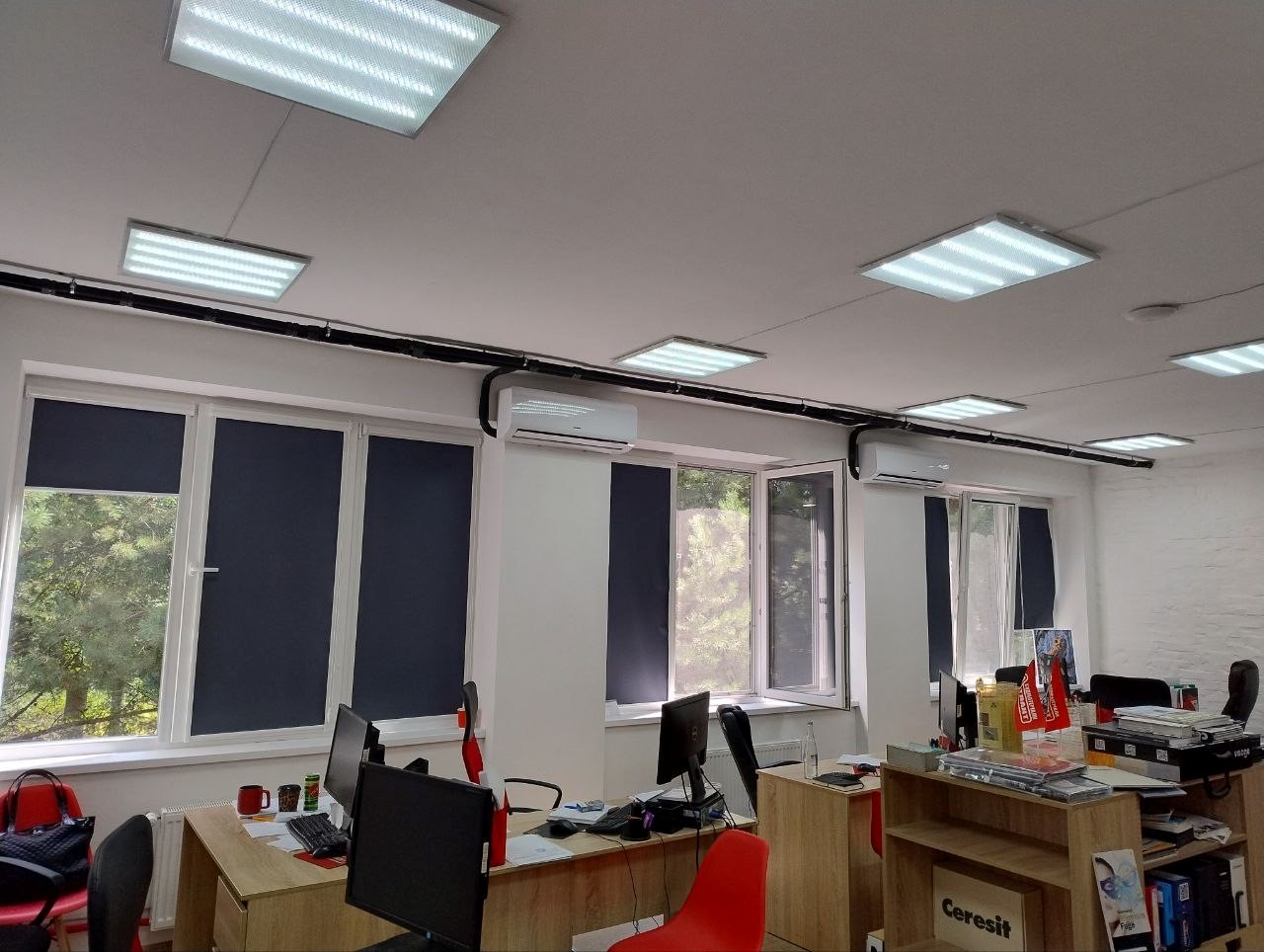

Загальний вигляд встановлених внутрішніх блоків BlauCool BLHV-I-Wall в кабінетах
